產品說明
產品特點
選用優質防雷元件，高可靠質量保證；
可插拔式模塊化結構設計，外型美觀；
溫控脫扣裝置，使用壽命長，故障失效指示；
沖擊放電電流可達15kA（10/350μs）；
響應時間快，安裝簡單，維護方便。
應用及安裝
技術參數
技術指標

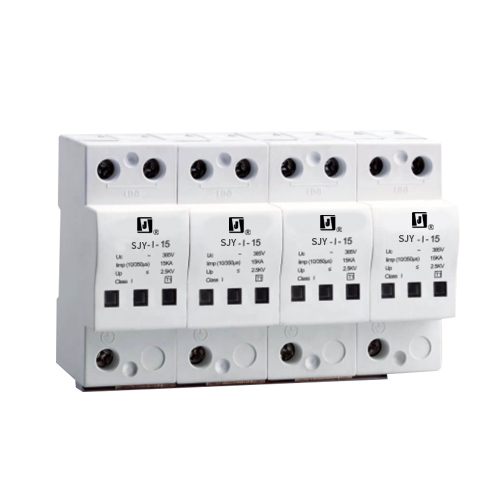

SPD型號 SJY15
額定電壓Un 220/380V AC
最大持續工作電壓Uc 440V AC
標稱放電電流In(8/20μs) 100kA
沖擊放電電流Iimp（10/350μs） 15kA
最大放電電流Imax（8/20µs） 200kA
遙信接點 無
保護水平Up 1.8KV
響應時間 <100ns
最大后備熔絲 315A
接口
上引線 L/N ≥6 mm²
下引線 PE ≥10mm²
接線方式 端子接線
脫離器動作指示 無
電源
適用電源 AC220V/380V
電源系統 TN-S三相五線
機械特性
外殼材料 PA66 UL94-V-0
尺 寸(W×H×D) 144x91x65（mm）
重量 0.9kg
安裝方式 35mm DIN導軌，EN 60715標準
工作環境
操作溫度 -20℃~+80℃
存儲溫度 -40℃~+80℃
相對濕度 5～95%（無凝露）
防護等級 IP20
海拔高度 不超過3000m
外形尺寸
