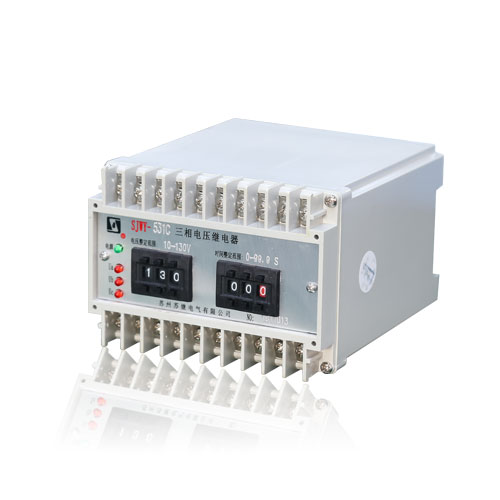

      2. SJWY系列三相電壓繼電器

        SJWY-□53□□微機交流三相電壓繼電器,可用于電力系統的保護線路中,繼電器具有電壓、時間繼電器的組合功能,作為過電壓或低電壓閉鎖的動作元件,可具有延時功能。

        型號 :【導軌式安裝繼電器】SJWY系列
        品牌 : 【蘇繼電氣】
        產品說明
        產品特點
        SJWY-□53□□微機交流三相電壓繼電器,可用于電力系統的保護線路中,繼電器具有電壓、時間繼電器的組合功能,作為過電壓或低電壓閉鎖的動作元件,可具有延時功能。通信功能可選。
        特點
        1.采用撥碼開關設定
        2.整定范圍
              A:10-242V
              B:50-450V
              C:10-130V 極差:1V
        3.延時時間:0-99.9S
        4.輔助電源:100-370VDC/85-260VAC 交直流通用
        5.RS485(可選)
        應用及安裝
        技術參數
        名稱 型號 額定電壓(V) 長期工作電壓(V) 整定范圍(V) 返回系數 輔助電源
        三相過電壓
        繼電器
        SJWY-□532A 200V 242 10-242 0.82-0.97 85-260VAC
        100-370VDC
        SJWY-□532B 400V 450 50-450
        SJWY-□532C 100V 130 10-130
        三相欠電壓
        繼電器
        SJWY-□531A 200V 242 10-242 1.05-1.1
        SJWY-□531B 400V 450 50-450
        SJWY-□531C 100V 120 10-130

        延時時間:0-99.9S
        動作特性:
        瞬時動作
               SJWY-532A/B/C過電壓繼電器,當任何一路(或二路、或三路)輸入電壓高于撥盤整定值,三個輸出中間繼電器動作。
               SJWY-F532A/B/C過電壓繼電器,當任何一路輸入電壓高于撥盤整定值,僅對應中間繼電器動作。
               SJWY-FT532A/B/C過電壓繼電器,當每路輸入電壓均高于撥盤整定值,三個輸出繼電器動作。
               SJWY-531A/B/C欠電壓繼電器,當任何一路(或二路、或三路)輸入電壓低于撥盤整定值,三個輸出中間繼電器動作。
               SJWY-F531A/B/C 欠電壓繼電器,當任何一路輸入電壓低于撥盤整定值,僅對應中間繼電器動作。
               SJWY-FT532A/B/C欠電壓繼電器,當每路輸入電壓均低于撥盤整定值,三個輸出繼電器動作。
        延時動作
        類似于上述瞬時動作特性,區別在于達到動作條件時輸出中間繼電器不是立即動作,經過第二組撥碼開關設定的延時時間后才動作,若在此延時時間內動作條件消失,則不再動作。
               整定值誤差:不大于2%,同一繼電器在同一整定電壓下,動作一致性不大于1%。
        外形尺寸
