產品說明
產品特點

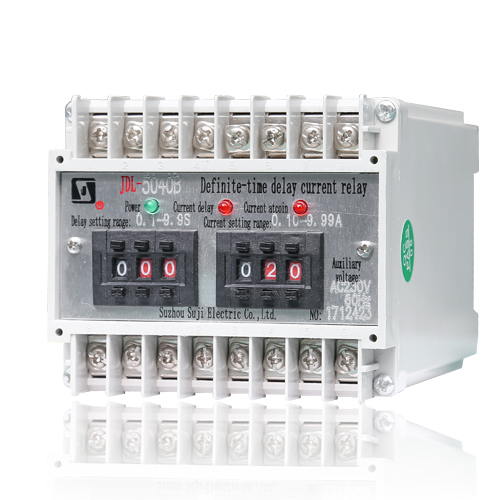

■ JDL-5000 電流繼電器，主要用于發電機、變壓器、輸變電線路中，作為電力系統交流回路過負荷或短路的啟動元件，給出報警信號或切除故障；數碼整定精度高、范圍寬、整定方便、動作速度快、返回系數高、功耗低。
■ 具有電流+時間+信號回路多種組合。
■ 導軌式安裝，能滿足各類柜體安裝要求。
■ 接線方式：螺釘固定端子方式。
應用及安裝
技術參數
注：1、上述參數為20℃條件下測試。
2、額定電流10A

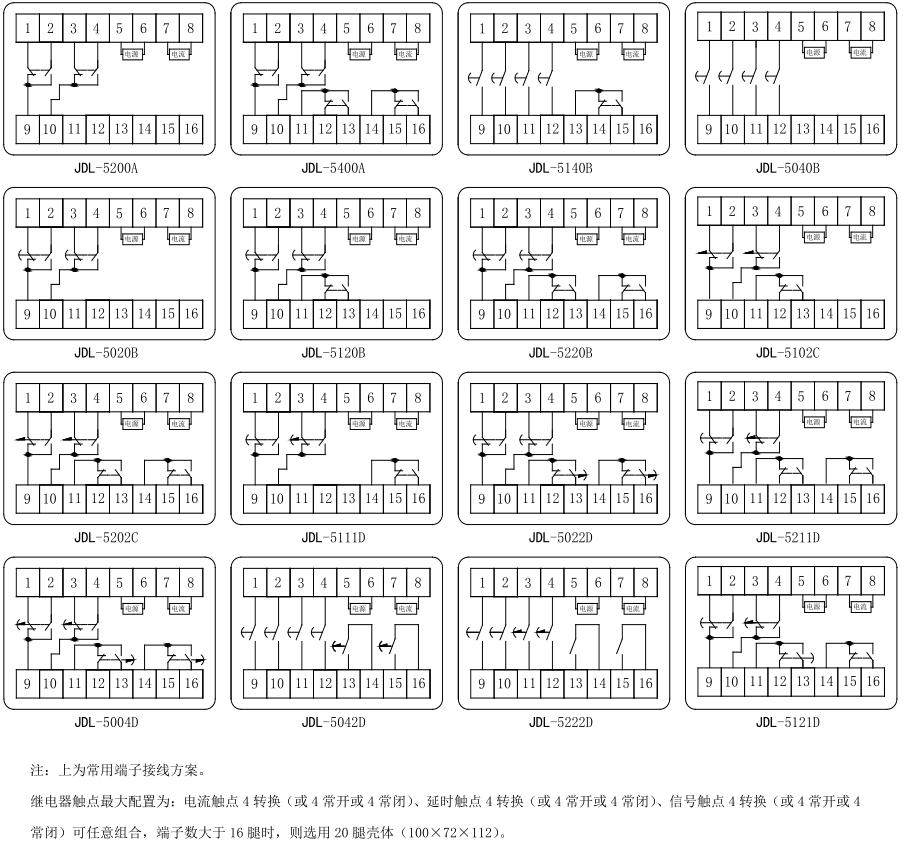

3、代號A為20腿殼體；B為12腿殼體（詳情見接線圖）
| 輔助電源額定電壓DC/AC | 功率消耗 | |
| 電壓回路 | 電流回路 | |
| 110V | 1W | 0.025VA |
| 220V | 1.5W | |
| 返回系數≥0.85 | ||

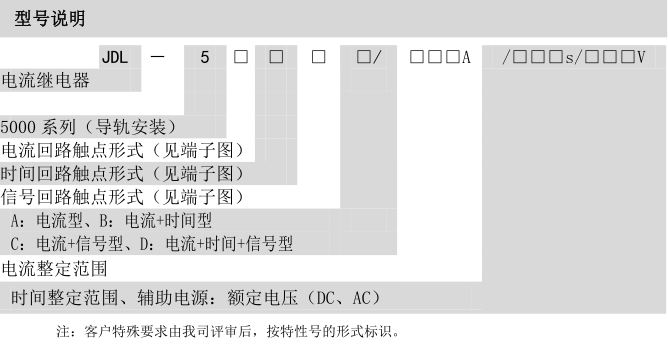

| 型號 | 回路 | 整定范圍 | 整定誤差 |
| JDL-5000 A | 電流 | 0.03~1.00A | ≤5% |
| 0.10~9.99A | ≤3% | ||
| 1.99~19.9A | |||
| JDL-5000 B | 電流+時間 | 0.03~1.00A | ≤5% |
| 0.10~9.99A | ≤3% | ||
| 1.99~19.9A | |||
| 0.01~0.99S | ≤滿刻度值的1.5% | ||
| 0.1~9.9S | |||
| JDL-5000 C | 電流+信號 | 0.03~1.00A | ≤5% |
| 0.10~9.99A | ≤3% | ||
| 1.99~19.9A | |||
| JDL-5000 D | 電流+時間+信號 | 0.03~1.00A | ≤5% |
| 0.10~9.99A | ≤3% | ||
| 1.99~19.9A | |||
| 0.01~0.99S | ≤滿刻度值的1.5% | ||
| 0.1~9.9S |
2、額定電流10A
3、代號A為20腿殼體；B為12腿殼體（詳情見接線圖）
| 觸點形式 | 延時觸點（見接線圖） |
| 開斷容量 | 250V以下直流有感電路（5±0.75MS） 50W(30W) |
| 250V以下交流電路（Cos 0.4±0.1） 250VA(125VA) | |
| 最大電流 | 5A(3A) |
| 電壽命 | 觸點電路在上述規定的復核條件下 10萬次 |
| 動作時間 | 1.2倍整定值時≤35ms、2倍整定值時≤20ms |
| 返回時間 | ≤35MS |
| 溫度范圍 | -10~+50℃ | |
| 相對濕度 | 5%~90% RH | |
| 大氣壓力 | 80~110Kpa | |
| 沖擊 | 穩定性 | 98M/S² |
| 強度 | 980M/S² | |
| 振動 | 10HZ~55HZ 1.5mm 雙振幅 | |
| 引出端形式 | 螺釘壓接式 | |
| 重量 | 220g | |
| 封裝形式 | 塑料外殼 | |
| 絕緣電阻 | ≥300MΩ | |
| 介質強度 | 繼電器電路與觸點間 | 2000V AC 1min |
| 觸點組間 | 2000V AC 1min | |
| 斷開觸點間 | 1000V AC 1min | |

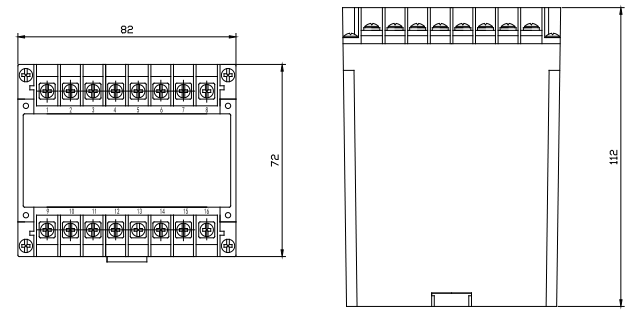

外形尺寸
資料下載
