產品說明

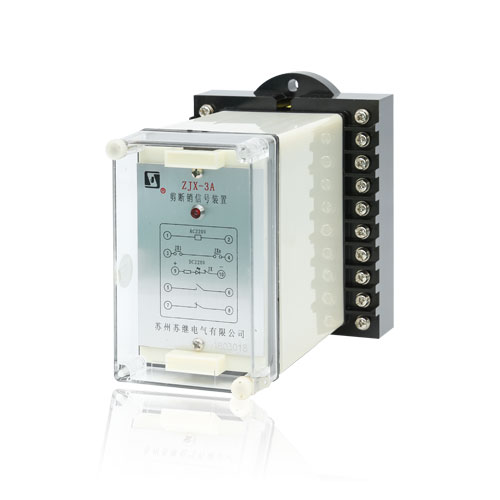

ZJX-3剪斷銷信號裝置，用于水輪機保護中，當水輪機某個剪斷銷剪斷時，其中的信號器銷體及導線同時被剪斷，本產品隨之動作，因而使信號系統發出剪斷裂信號。
產品特點
調試方法

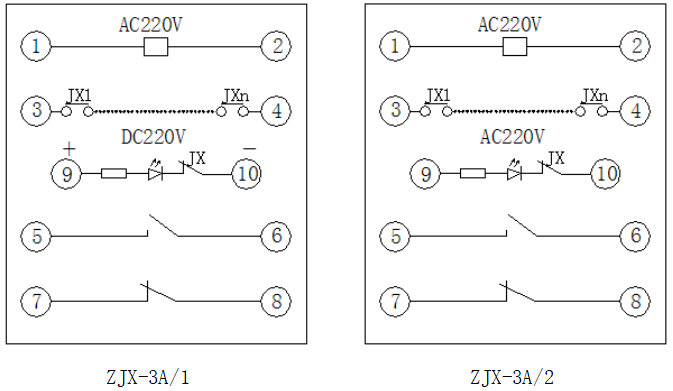

1.在額定電壓下，先短接接線端子3、4，繼電器不動作，然后開路端子3、4，繼電器動作。
2.在裝置動作電壓不大于85%額定電壓時重復5.1項。
3.裝置輸入交流電壓下降到100V后，信號指示燈可靠顯示。
應用及安裝
技術參數
結構
a.產品由變壓器、整流橋、濾波器、小型密封繼電器等組成
b.產品全部元件裝在CJ-1型通用殼體內，機芯可以抽出。外殼按使用要求有嵌入式、凸出式安裝方式，有前接線及后接線。繼電器的外殼為黑色膠木，蓋子為透明有機玻璃，可以清楚地觀察到繼電器的信號指示燈。
c.外形及安裝開孔尺寸見尺寸圖
技術性能參數
1.輸入交流額定電壓AC220V
2.信號輸入額定電壓AC220V 、AC110V 、AC48V 或DC220V 、DC110V 、DC48V
3.產品的動作電壓不大于輸入交流額定電壓的85%
4.在輸入交流額定電壓下，產品的動作時間不大于30ms
5.在輸入交流額定電壓下，產品的功率消耗不大于5VA

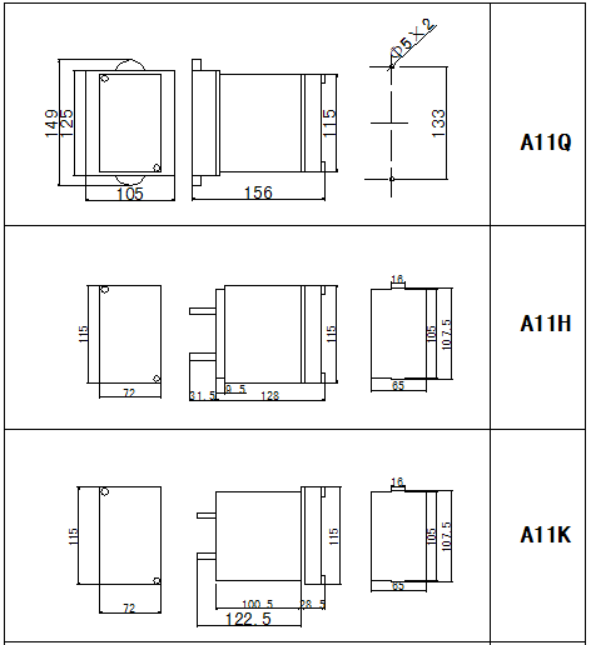

外形尺寸
