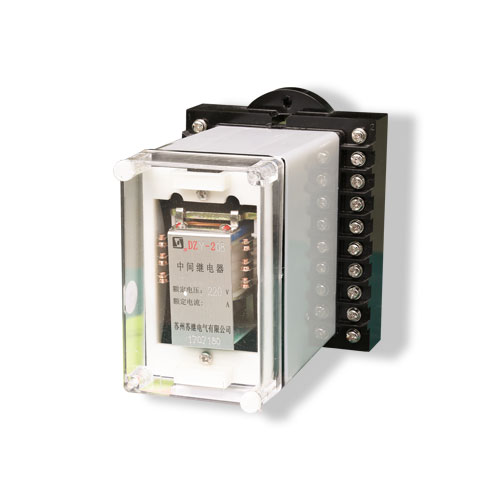

產品說明
產品特點
本系列中間繼電器用于各種保護和自動控制裝置中，以增加保護和控制回路的觸點數量和觸點容量。
應用及安裝
1. 本繼電器為閥型電磁式繼電器。線圈裝在"U"形導磁體上，導磁體上面有一個活動的銜鐵，導磁體兩側裝有兩排接觸系統。在非動作狀態下觸點彈片將銜鐵向上托起，使銜鐵與導磁體間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向?qū)Т朋w，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，完成繼電器工作。當電磁力矩減小到一定值時，由于觸點彈片的反作用力矩，而使觸點與銜鐵返回到初始位置，準備下次工作。
2.本繼電器的"U"形導磁體采用雙鐵心結構，即在兩個邊柱上均可裝設線圈。對于DZY、DZL和DZJ型只裝一個線圈，而對于DZB，DZS，DZK型可根據需要在另一個鐵心上裝以保持線圈或延時用阻尼片等。從而使線圈類型大不相同的繼電器都通用一個導磁體。
3.根據繼電保護的中間繼電器常與信號繼電器同時使用的情況，本繼電器X型產品附有聯動的動作信號指示與復歸機構，并有一對帶機械保持的動合觸點以接通遠方信號，即完全可以將聯動的信號繼電器省掉，這對提高保持裝置的可靠性，簡化接線，降低成本是有一定意義的。

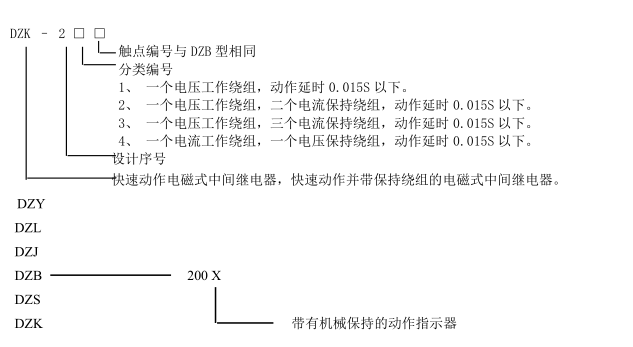

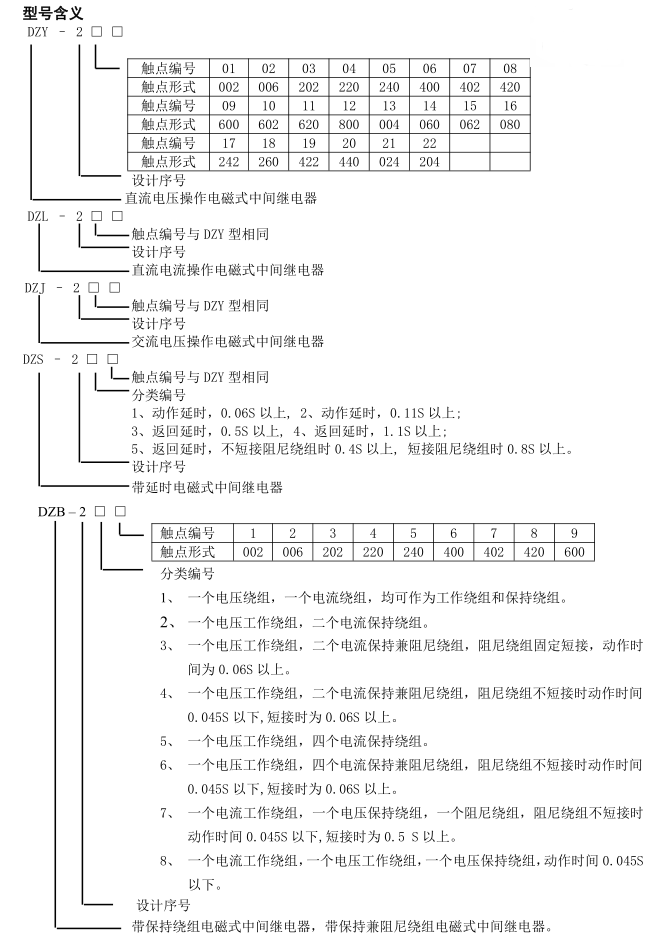

技術參數
| 型號 | 觸點形式 | 繞組類型 | 額定電壓（V） | 額定電流（A） |
| DZY-201（X）DZJ-201（X） | 002 | 一個電壓工作繞組 |
380 220 127 110 100 60 48 36 24 12 |
|
| DZY-202（X）DZJ-202（X） | 006 | |||
| DZY-203（X）DZJ-203（X） | 202 | |||
| DZY-204（X）DZJ-204（X） | 220 | |||
| DZY-205（X）DZJ-205（X） | 240 | |||
| DZY-206（X）DZJ-206（X） | 400 | |||
| DZY-207（X）DZJ-207（X） | 402 | |||
| DZY-208（X）DZJ-208（X） | 420 | |||
| DZY-209（X）DZJ-209（X） | 600 | |||
| DZY-210（X）DZJ-210（X） | 602 | |||
| DZY-211（X）DZJ-211（X） | 620 | |||
| DZY-212（X）DZJ-212（X） | 800 | |||
| DZY-213（X）DZJ-213（X） | 004 | |||
| DZY-214（X）DZJ-214（X） | 060 | |||
| DZY-215（X）DZJ-215（X） | 062 | |||
| DZY-216（X）DZJ-216（X） | 080 | |||
| DZY-217（X）DZJ-217（X） | 242 | |||
| DZY-218（X）DZJ-218（X） | 260 | |||
| DZY-219（X）DZJ-219（X） | 080 | |||
| DZY-220（X）DZJ-220（X） | 440 | 同上 | 同上 | |
| DZY-221（X）DZJ-221（X） | 024 | |||
| DZY-222（X）DZJ-222（X） | 204 | |||
| DZL-201（X） | 002 | 一個電流工作繞組 |
0.25 0.5 1 2 4 8 |
|
| DZL-202（X） | 006 | |||
| DZL-203（X） | 202 | |||
| DZL-204（X） | 220 | |||
| DZL-205（X） | 240 | |||
| DZL-206（X） | 400 | |||
| DZL-207（X） | 402 | |||
| DZL-208（X） | 420 | |||
| DZL-209（X） | 600 | |||
| DZL-210（X） | 602 | |||
| DZL-211（X） | 620 | |||
| DZL-212（X） | 800 | |||
| DZL-213（X） | 004 | |||
| DZL-214（X） | 060 | |||
| DZL-215（X） | 062 | |||
| DZL-216（X） | 080 | |||
| DZL-217（X） | 242 | |||
| DZL-218（X） | 260 | |||
| DZL-219（X） | 422 | |||
| DZL-220（X） | 602 | |||
| DZL-221（X） | 024 | |||
| DZL-222（X） | 204 | |||
| DZB-213（X） | 202 | 一個電壓繞組 一個電流繞組均可作為工作繞組或保持繞組。 | 12、24、48、110、220 | 0.25、0.5、1、2、4、8 |
| DZB-214（X） | 220 | |||
| DZB-217（X） | 402 | |||
| DZB-226（X） | 400 |
一個電壓工作繞組 二個電流保持繞組 |
||
| DZB-228（X） | 420 | |||
| DZB-233（X） | 202 |
一個電壓工作繞組 二個電流保持兼阻尼繞組 |
||
| DZB-243（X） | 202 | |||
| DZB-257（X） | 402 |
一個電壓工作繞組 四個電流保持繞組 |
||
| DZB-259（X） | 600 | |||
| DZB-262（X） | 006 |
一個電壓工作繞組 四個電流保持兼阻尼繞組 |
||
| DZB-278（X） | 420 |
一個電流工作繞組 一個電流保持繞組 一個阻尼繞組 |
||
| DZB-284（X） | 220 |
一個電流工作繞組 一個電流保持繞組 一個電壓保持繞組 |
12、24、48、110、220 | |
| DZS-213（X） | 202 | 一個電壓工作繞組 | ||
| DZS-216（X） | 400 | |||
| DZS-229（X） | 600 | |||
| DZS-233（X） | 202 | |||
| DZS-236（X） | 400 | |||
| DZS-248（X） | 420 | |||
| DZS-249（X） | 600 | |||
| DZS-254（X） | 220 |
一個電壓工作繞組 一個阻尼繞組 |
||
| DZK-211（X） | 002 | 一個電壓工作繞組 | ||
| DZK-214（X） | 220 | |||
| DZK-216（X） | 400 | |||
| DZK-226（X） | 400 |
一個電壓工作繞組 二個電流保持繞組 |
0.25、0.5、1、2、4、8 | |
| DZK-236（X） | 400 |
一個電壓工作繞組 三個電流保持繞組 |
12、24、48、110、220 | 0.25、0.5、1、2、4、8 |
| DZK-244（X） | 220 |
一個電流工作繞組 一個電壓保持繞組 |
外形尺寸
詳情見產品資料下載
