產品說明
DD-1型接地繼電器(以下簡稱繼電器)，為瞬時動作的過電流繼電器，用作小接地電流電力系統高電壓三相交流發電機和電動機的接地零序過電流保護。
繼電器線圈接入零序電流互感器(電纜式、母線式)或者有三個相電流互感器組成的零序電流保護。
當被保護電機的零點經阻抗接地時，繼電器接入變流器的差動回路。
當繼電器接入由三個相電流互感器組成的零序電流濾過器時，還應接入閉鎖繼電器，以防止由于外部穿越性短路不穩定電流可能引起的誤動作。
產品特點
結構和原理
繼電器是按電磁原理構成的瞬時動作，電磁系統有兩個線圈，當線圈通過電流對即在導磁體形成電磁力矩的磁通。
由于繼電器用作小接地電流系統中的接地保護，要求有較高的靈敏度，因此除了采用反作用力矩較小的游絲外，在兩個線圈中均增加補償繞組，它們串聯后，經電容器(C=0.47μf)而構成閉合回路，用以補償磁化線圈的電抗，使在導磁體里產生同樣磁通所需之功率減小，提高繼電器的靈敏度，減低損耗。
繼電器線圈的出線接在繼電器底座的端子上，并裝設聯接片使線圈可以由串聯改成并聯，因而繼電器的整定值增大一倍。
繼電器的整定電流的調整足用轉動刻盤上的指針以改變游絲的反作用力矩的方法進行的，繼電器有一個動合觸點。

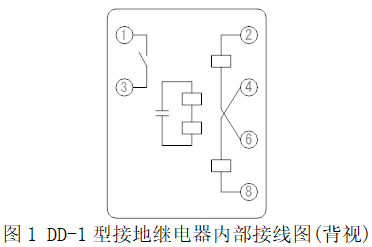

繼電器的內部接線如下圖所示。
繼電器必須垂直安裝在屏板上，可以進行前面接線或板后接線方式。
應用及安裝
技術參數
繼電器動作電流的整定范圍和線圈阻抗值如下表所示。
| 型號 |
整定范圍 （mA） |
線圈串聯 | 線圈并聯 | ||
| 動作電流（mA） | 阻抗（Ω） | 動作電流（mA） | 阻抗（Ω） | ||
| DD-1／40 | 10～40 | 10～20 | 100 | 20～40 | 25 |
| DD—1／50 | 12.5～50 | 12.5～25 | 80 | 25～50 | 20 |
| DD—1／60 | 15～60 | 15～30 | 60 | 30～60 | 15 |
各種規格繼電器，在線圈串聯或并聯時，其阻抗角為+35°。
額定電流100mA，頻率50Hz。
任一整定點上的刻度準確度不大于±6％。
在同一整定點上五次測量中的動作變差不大于6％
返回系數不小于0.5。
在最小整定電流時，繼電器的功率消耗不大于0.015VA。
在1.2倍整定電流時，動作時間不大于0.3s，3倍整定電流時，動作時間不大于0.1s。
當電壓不超過250V，電流不超過0.5A時，繼電器觸點斷開容量在直流有感負荷電路中(時間常數為5×10-3s)為20W，在交流回路中為100VA。
繼電器各電路與外殼金屬之間的介質強度能耐受交流50Hz，電壓2kV，歷時1min試驗無擊穿或閃絡現象。
繼電器重不超過lkg。

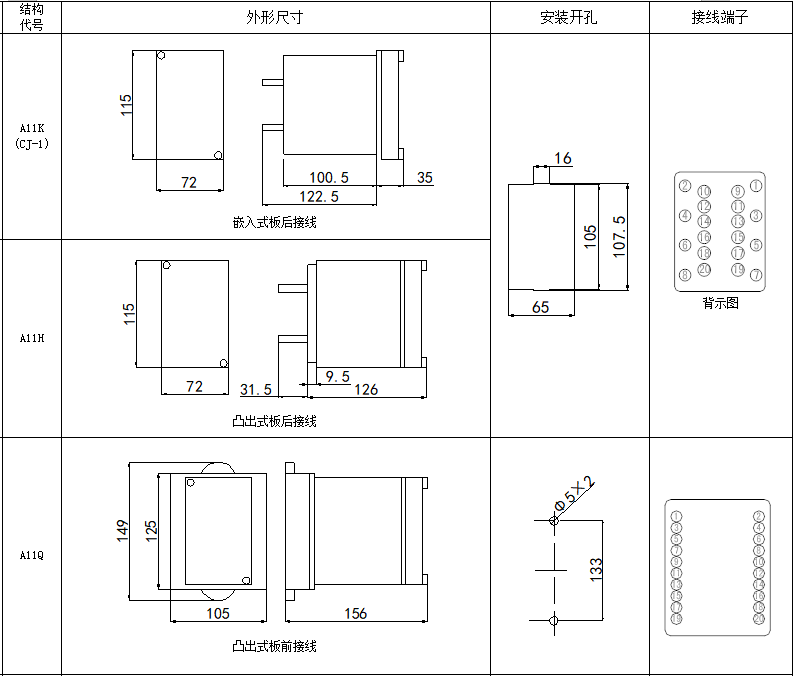

外形尺寸
