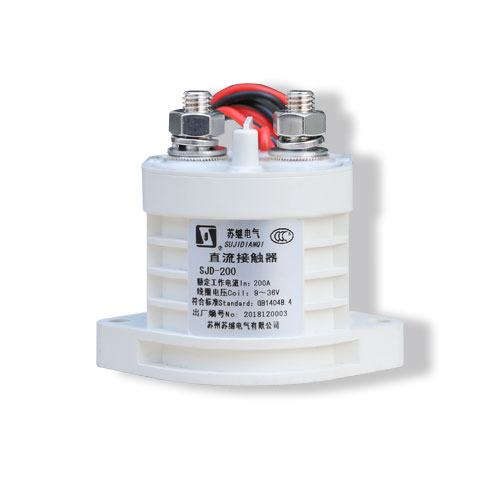

      2. SJD-200 大功率直流接觸器

        SJD-200大功率直流接觸器:可靠密封性使該產品可以在惡劣及防爆環境中長期使用,其線圈、觸頭等內部組件不氧化,同時該產品具有能耗低、 發熱少、壽命長、體積小、重量輕等優點。

        型號 :【直流接觸器】SJD-200
        品牌 : 【蘇繼電氣】
        產品說明

        SJD-200大功率直流接觸器適用范圍:
        1. 用于礦業設備、機械車輛的驅動和控制系統。
        2. 用于工業機械的電源控制、電路絕緣等。
        3. 用于直流開關設備。
        4. 用于汽車電池配電及備份。
        5. 用于混合動力汽車、電動汽車充電樁等領域。
        6. 用于太陽能及風力發電等領域。
        產品特點
        1. 可靠密封性使該產品可以在惡劣及防爆環境中長期使用,其線圈、觸頭等內部組件不氧化,同時該產品具有能耗低、
        發熱少、壽命長、體積小、重量輕等優點。
        2. 可控制高電壓大電流
        3. 節能   部分規格產品采用節能板。
        4. 較小的電弧讓產品使用時更有效、更安全。采用惰性氣體密封,使得產品在動作時,觸點之間基本無電弧,并采用磁吹滅弧,讓安全得到保障。
        5. 穩定性高   內部機構及結構完全密封在惰性氣體中,不受外界不良因素干擾,接觸電阻長久保持穩定。
        6. 適用場所廣泛   用途包括:直流電源控制、電池開關控制、電路安全保護等。

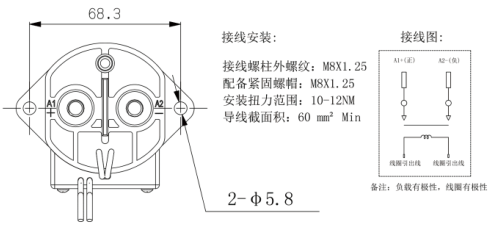

        應用及安裝



        注意事項:
        1. 安裝接觸器時均要使用墊圈以防螺絲松脫。
        2. 有極性的產品要按產品端蓋上的標示進行接線,無極性產品進出線位置無要求。
        3. 切勿將本產品安裝在強磁場的環境中(靠近變壓器或磁鐵處),或靠近熱輻射源。
        4. 本產品有其自身的電壽命,切勿在超過其切換能力和壽命參數的狀態下使用。
        5. 確保本產品使用環境溫度在 -40~+85℃范圍之內,過高的溫度容易使內部的惰性氣體加速擴散,避免存在過高的溫度環境下使用該產品。
        6. 接阻性負載時 , 按照主觸點額定參數使用,如果連接感性負載(L 負載)同時 L/R > 1ms 時,應為該感性負載并聯浪涌電流保護裝置。
        7. 接線安裝時要注意保證主引出端和接線頭的清潔,并擰緊,避免引出端連接處過度發熱。
        技術參數
        線圈參數
        額定工作電壓(US) 9~36VDC
        工作電壓范圍(20℃) 9~36VDC
        吸合電壓(20℃) 8-9V
        釋放電壓(20℃) 6-7V
        線圈功率(20℃) 1.7W(保持)
        線圈極性
        主觸點參數
        最大持續過電流
        (外部連接導線截面積6mm²Min)
        200A
        觸點電壓 12-900VDC
        額定控制容量 200A  450VDC
        短時耐受電流 300A  900S
        400A  200S
        觸點吸合時間 25ms  Max
        觸點釋放時間 10ms  Max
        最大分?jǐn)嚯娏鳎?次以上) 2000A  350V
        觸點形式 一組常開
        觸頭極性 有極性或無極性
        接觸電阻 ≤2mΩ
        輔助觸點參數
        觸點形式 一組常開 接觸電阻 15mΩ Max
        最大負載 2A 30VDC;3A 125VAC

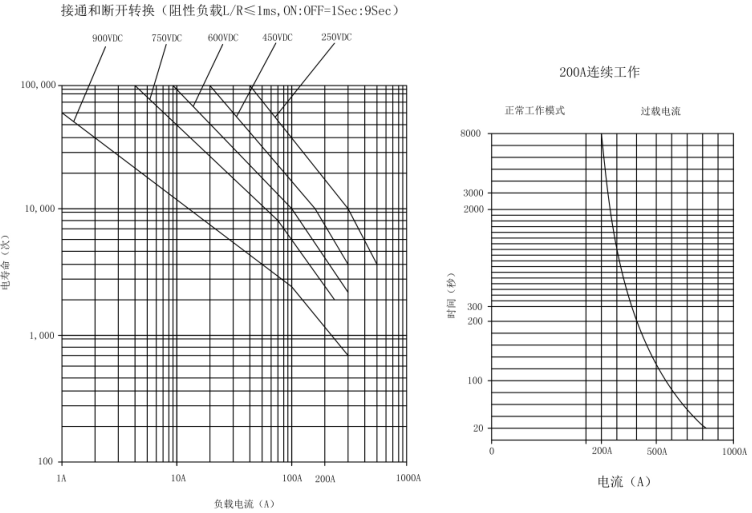

        壽命
        機械壽命 2X105
        電壽命(L/R  ≤1ms) 7X103
        介電性能參數
        觸點間 3500V AC/ 60 Sec/1mA
        觸點與線圈間 2500V AC/ 60 Sec/1mA

        機械性能
        沖擊 20G 峰值,11ms  1/2正弦波(線圈通電)
        震動 20G 峰值 ,80~2000HZ 正弦波
        使用環境
        環境溫度 -40℃~+85℃
        濕度 5%~85%RH
        海拔高度 <4000M
        重量:432g

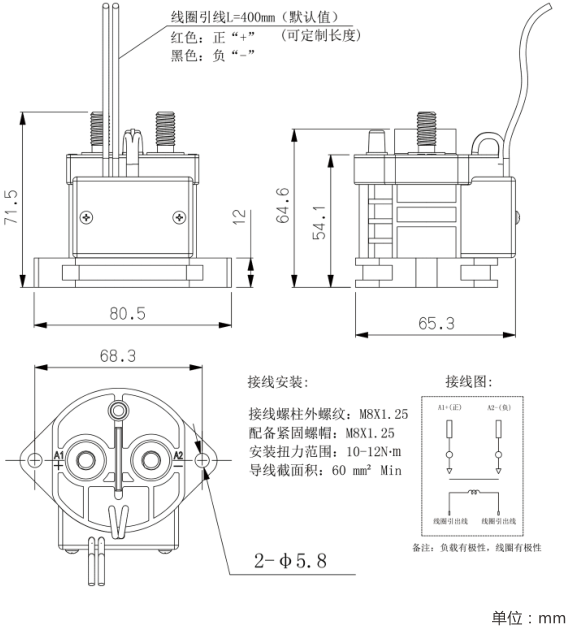

        外形尺寸
