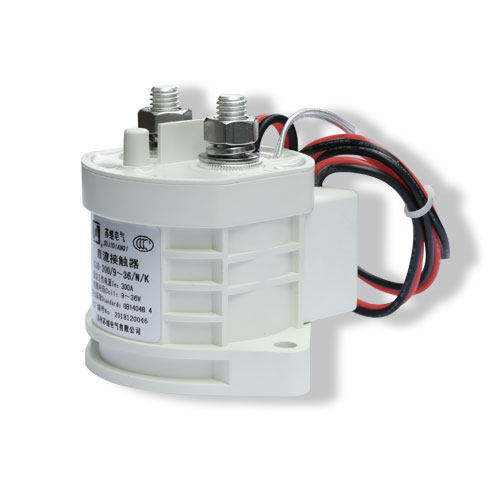

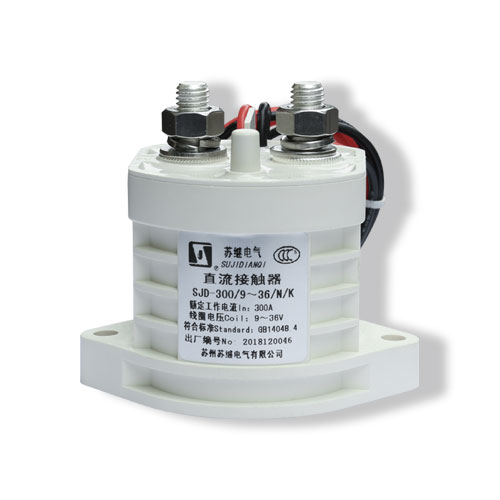

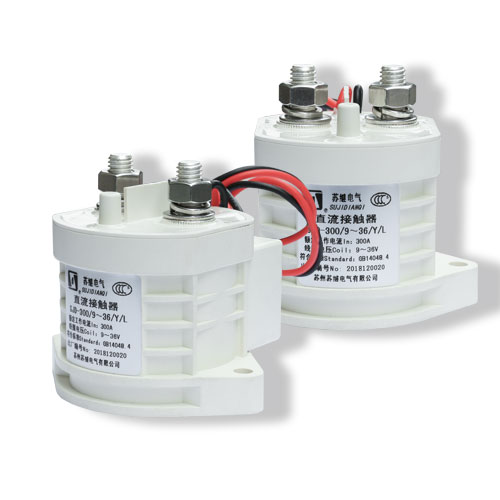

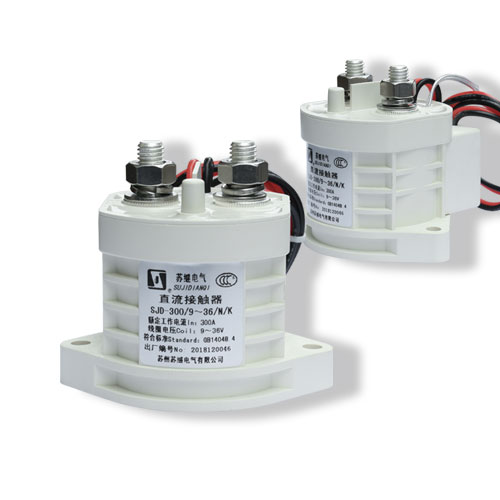

產品說明
SJD-300大功率直流接觸器適用范圍：
1. 用于礦業設備、機械車輛的驅動和控制系統。
2. 用于工業機械的電源控制、電路絕緣等。
3. 用于直流開關設備。
4. 用于汽車電池配電及備份。
5. 用于混合動力汽車、電動汽車充電樁等領域。
6. 用于太陽能及風力發電等領域。
產品特點
1. 可靠密封性使該產品可以在惡劣及防爆環境中長期使用，其線圈、觸頭等內部組件不氧化，同時該產品具有能耗低、發熱少、壽命長、體積小、重量輕等優點。
2. 可控制高電壓大電流
3. 節能 部分規格產品采用節能板。
4. 較小的電弧讓產品使用時更有效、更安全。采用惰性氣體密封，使得產品在動作時，觸點之間基本無電弧，并采用磁吹滅弧，讓安全得到保障。
5. 穩定性高 內部機構及結構完全密封在惰性氣體中，不受外界不良因素干擾，接觸電阻長久保持穩定。
6. 適用場所廣泛 用途包括：直流電源控制、電池開關控制、電路安全保護等。
應用及安裝
注意事項：
1. 安裝接觸器時均要使用墊圈以防螺絲松脫。
2. 有極性的產品要按產品端蓋上的標示進行接線，無極性產品進出線位置無要求。
3. 切勿將本產品安裝在強磁場的環境中（靠近變壓器或磁鐵處），或靠近熱輻射源。
4. 本產品有其自身的電壽命，切勿在超過其切換能力和壽命參數的狀態下使用。
5. 確保本產品使用環境溫度在 -40~+85℃范圍之內，過高的溫度容易使內部的惰性氣體加速擴散，避免存在過高的溫度環境下使用該產品。
6. 接阻性負載時 按照主觸點額定參數使用，如果連接感性負載（L 負載）同時 L/R ＞ 1ms 時，應為該感性負載并聯浪涌電流保護裝置。
7. 接線安裝時要注意保證主引出端和接線頭的清潔，并擰緊，避免引出端連接處過度發熱。

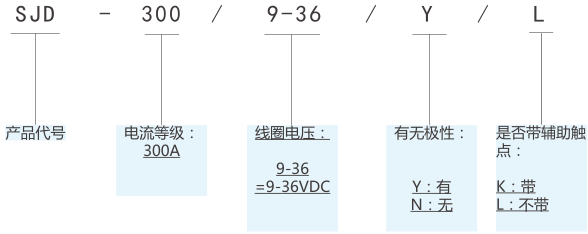

技術參數
| 額定工作電壓(US) | 9~36VDC | 24VDC |
| 工作電壓范圍(20℃) | 9~36VDC | (85%-110%)US |
| 吸合電壓(20℃) | 8-9V | 85% US Max |
| 釋放電壓(20℃) | 6-7V | 10% US Min |
| 線圈功率(20℃) | 1.7W(保持) | <5w |
| 線圈極性 | 有 | 有 |
|
最大持續過電流 （外部連接導線截面積6mm²Min） | 300A |
| 觸點電壓 | 12-900VDC |
| 額定控制容量 | 300A 450VDC |
| 短時耐受電流 | 400A 1200S |
| 600A 200S | |
| 觸點吸合時間 | 25ms Max |
| 觸點釋放時間 | 10ms Max |
| 最大分?jǐn)嚯娏鳎?次以上） | 2000A 350V |
| 觸點形式 | 一組常開 |
| 觸頭極性 | 有極性或無極性 |
| 接觸電阻 | ≤2mΩ |
| 觸點形式 | 一組常開 | 接觸電阻 | 15mΩ Max |
| 最大負載 | 2A 30VDC;3A 125VAC | ||
| 機械壽命 | 2X105次 |
| 電壽命（L/R ≤1ms） | 6X103次 |
| 觸點間 | 3500V AC/ 60 Sec/1mA |
| 觸點與線圈間 | 2500V AC/ 60 Sec/1mA |
| 沖擊 | 20G 峰值，11ms 1/2正弦波（線圈通電） |
| 震動 | 20G 峰值 ，80~2000HZ 正弦波 |
| 環境溫度 | -40℃~+85℃ |
| 濕度 | 5%~85%RH |
| 海拔高度 | <4000M |
| 重量：432g | |

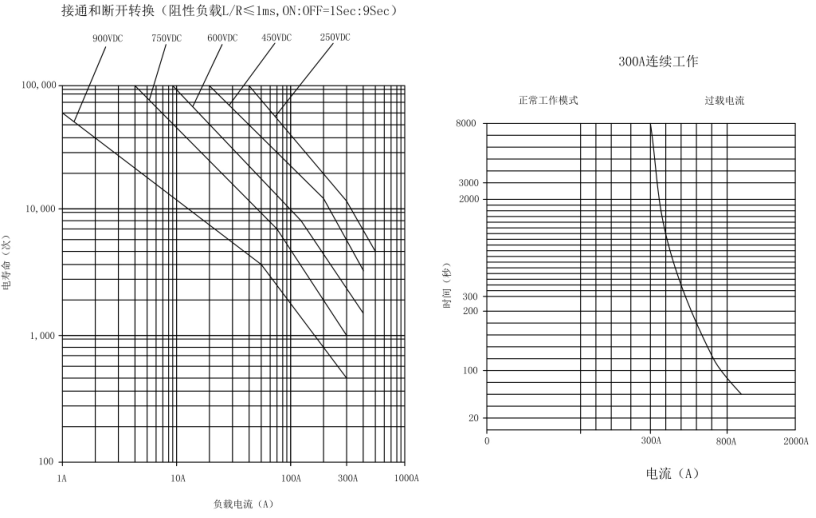

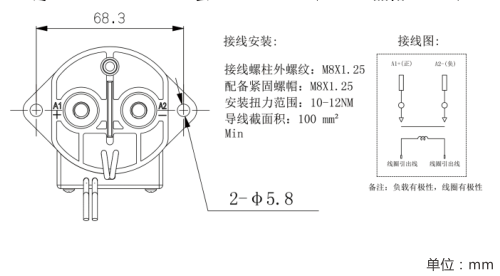

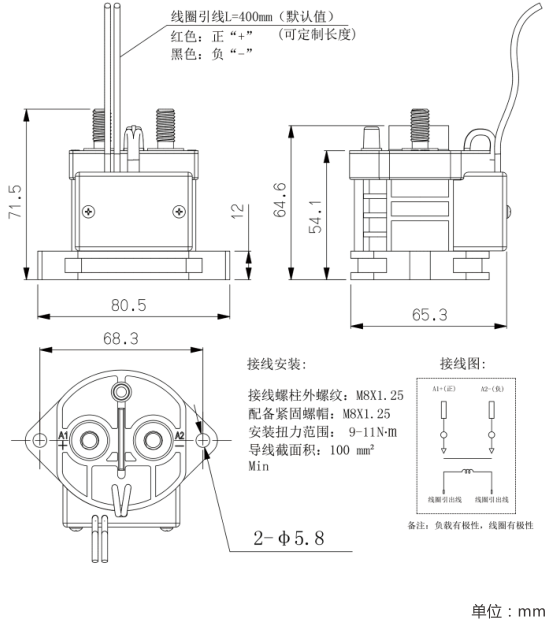

外形尺寸
