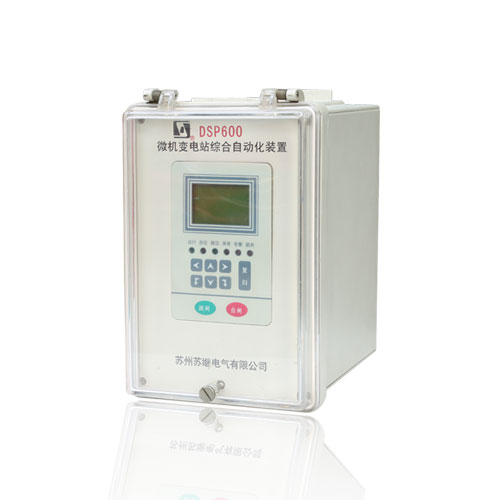

      2. DSP-611系列數字線路保護測控裝置

        DSP-611數字線路保護測控裝置適用于 66kV 及以下電壓等級的小電流接地系統或配電流電壓保護的 110kV 線路,是線路單元的間隔層設備。

        型號 :【綜合保護裝置】DSP611
        品牌 : 【蘇繼電氣】
        產品說明
        DSP-611 數字線路保護測控裝置適用于 66kV 及以下電壓等級的小電流接地系統或配電流電壓保護的 110kV 線路,是線路單元的間隔層設備。
        產品特點
        DSP-611 數字線路保護測控裝置是 ASL-600 系列典型設計產品,DSP-611 系列裝置包括:DSP-611、DSP-611A(B、C、D、E、F、G、H)。

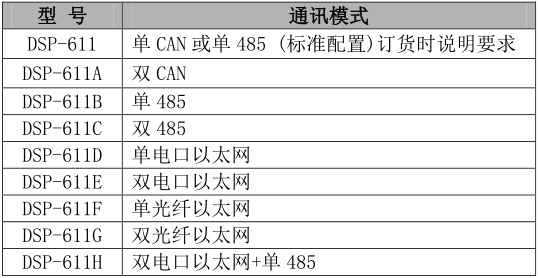

        裝置型號根據通訊模式按照表 1 分類,非標配置型號在訂貨合同(或技術協議)和裝置出廠檢驗報告中體現,不在裝置前面板上體現。
        應用及安裝

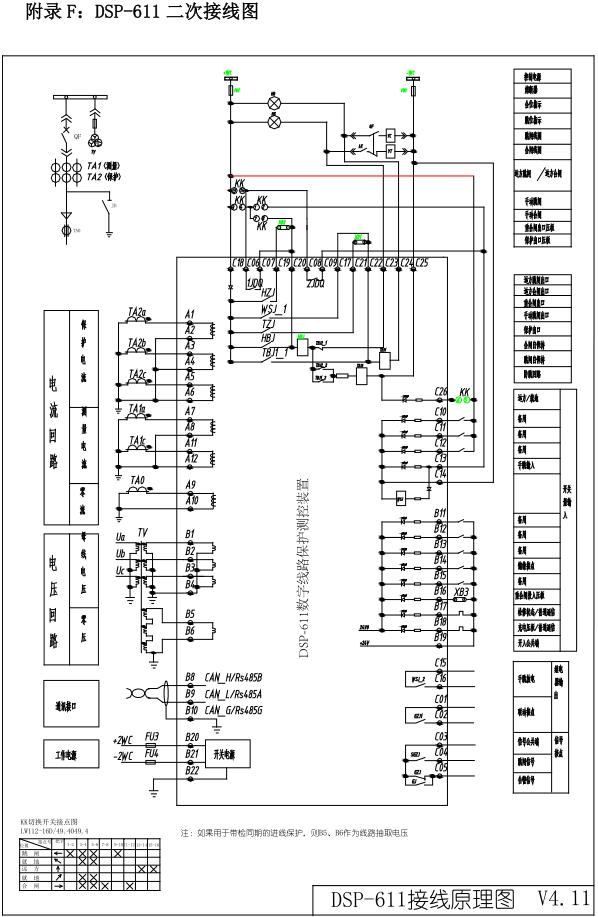

        DSP-611系列數字線路保護測控裝置接線圖
        技術參數
        功能
        1.保護功能
        a) 三段式電流保護:包括速斷、延時速斷、過流保護;三段均帶有低電壓閉鎖功能和方向閉鎖功能,并可單獨投退;
        b) 重合閘功能:保護具有三相一次自動重合閘;
        重合閘后加速功能;
        重合閘檢同期/檢無壓功能;
        c) 低頻減載功能:具有滑差閉鎖、低電流閉鎖、低電壓閉鎖功能,并可單獨投退;低頻減載出口可選擇跳閘(閉鎖重合閘)或告警;
        d) 零序電流保護:出口可選擇跳閘或告警;
        e) 反時限過流保護
        f) 小電流接地選線功能;
        g) 過負荷保護;
        h) 母線充電保護;
        i) 失壓保護。
        2. 通訊功能
        a) 裝置可提供四種通訊模式:485通訊、CAN通訊、電口以太網通訊和光纖以太網通訊;(訂貨時需說明)
        b) 裝置上傳實時數據,包括測量數據、錄波數據、故障、告警信號及所有的保護整定值、配置、系數等??蛇h方在線修改定值和投退保護功能;
        c) 接收上級下發的控制命令,包括:系統對時、定值整定及數據的讀寫命令等。
        3.操作箱功能
        a) 裝置內含具備防跳功能的操作箱;操作回路的分合閘電流能夠自適應。
        4.裝置自檢功能
        a) 裝置自動檢測RAM、ROM、A/D及電源消失等故障;
        b) 自動檢測定值、配置、系數等參數。
        5.事件記錄、故障錄波
        a) 記錄事件內容包括保護動作事件、裝置自檢故障;
        b) 記錄保護動作事件的類型、動作時刻及保護動作時的運行參數;記錄裝置自檢
        故障事件的類型和發生時刻;
        c) 故障錄波的內容包括:保護動作的時刻、保護動作的類型及啟動錄波前后的有
        效值;
        d) 故障錄波的數據長度:通道的故障前2周波及故障后4周波,每個通道共計192點;
        e) SOE 可掉電保存 48 組數據,故障報告可掉電保存 16 組數據。
        6.監控功能
        a) 裝置具有測量電流、電壓、頻率等模擬量的 遙測功能;
        b) 采集斷路器、儲能、隔離刀閘、遠方╱就地等位置信號及其它開關量信號的 遙信功能;
        c) 分、合斷路器及儲能的 遙控功能。
        7.顯示功能
        a) 面板上具有漢字液晶顯示、狀態指示燈和鍵盤操作,可方便地實現測量跟蹤監視、在線修改定值或投退保護功能,并可通過復歸按鍵或遠方控制復歸故障指示燈。


        通用技術數據
        1.額定直流數據
        a) 電壓220V、110V(訂貨時需注明);
        b) 直流電壓紋波系數不大于2%,電壓波動為額定電壓80~115% 。
        2. 額定交流數據
        a) 額定交流電流In:5A、1A(需注明);
        b) 額定交流電壓Un:100V;
        c) 交流電源波形為正弦波,畸變系數不大于2%;
        d) 頻率fn:50Hz,允許偏差為±0.5%。
        3.交流回路過載能力
        a) 施加2In裝置可持續工作;
        b) 施加10In裝置可允許10s;
        c) 施加40In裝置可允許1s;
        d) 施加1.2Un裝置可持續工作;
        e) 施加1.4Un裝置可允許10s。
        裝置經過上述要求的過載后,無絕緣損壞。
        4.功率消耗
        a) 直流回路每個保護功能模塊不大于8W;
        b) 交流電壓回路不大于0.5VA/相;
        c) 交流電流回路不大于0.5VA/相。
        5.輸出觸點
        a) 在電壓不超過250V,電流不超過0.5A,時間常數為5±0.75ms的直流回路中,裝置輸出觸點的斷開容量為50W,允許接通電流不超過5A。
        b) 在電壓不超過250V的交流回路中,裝置輸入觸點的斷開容量為50W,允許接通電流不超過5A。
        6.絕緣性能
        a) 絕緣電阻:裝置所有電路與外殼之間絕緣電阻在標準實驗條件下,不小于500MΩ。
        b) 介質強度:裝置所有電路與外殼的介質強度能耐受交流50Hz,電壓2kV(有效值),歷時1min實驗,而無絕緣擊穿或閃絡(luò )現象。當復查介質強度時,試驗電壓值為規定值的75%。
        7.沖擊電壓
        a) 符合GB/T15145-2001的要求。
        8.抗干擾能力
        a) 裝置能承受IEC60255-22-1:1988(GB/T14598.13-1998)規定的嚴酷等級為Ⅲ級的頻率為1MHz及100kHz衰減振蕩波(第一個半波電壓幅值共模為2.5kV,差模為1kV)脈沖干擾試驗;
        b) 裝置能承受IEC60255-22-2:1996(GB/T14598.14-1998)規定的嚴酷等級為Ⅳ級的靜電放電干擾試驗;
        c) 裝置能承受IEC60255-22-3:2000(GB/T14598.9-2002)規定的嚴酷等級為Ⅲ級的輻射電磁場干擾試驗;
        d) 裝置能承受IEC60255-22-4:2002(GB/T14598.10-2007)規定的嚴酷等級為Ⅳ級的快速瞬變干擾試驗;
        e) 裝置能承受IEC60255-22-5:2002(GB/T 14598.18-2007)中規定的嚴酷等級不低于Ⅲ級的浪涌(雷擊)干擾試驗;
        f) 裝置能承受IEC60255-22-6:2001(GB/T 14598.17-2005)中規定的嚴酷等級不低于Ⅲ級的射頻場感應的傳導抗干擾試驗;
        g) 裝置能承受IEC60255-22-7:2003 (GB/T 14598.19-2007)中規定的嚴酷等級為A級的工頻抗擾度試驗,試驗期間及試驗后的產品的性能應符合該標準的規定;
        h) 裝置能承受IEC61000-4-8:2001(GB/T17626.8-2006)中規定的嚴酷等級不低于Ⅳ級的工頻磁場抗干擾試驗;
        i) 裝置能承受IEC61000-4-9:1993(GB/T17626.9-1998)中規定的嚴酷等級不低于Ⅳ級的脈沖磁場抗干擾試驗;
        j) 裝置能承受IEC61000-4-10:1993(GB/T17626.10-1998)中規定的嚴酷等級不低于Ⅳ級的阻尼振蕩磁場抗干擾試驗;
        k) 裝置能承受IEC61000-4-11:1994(GB/T17626.11-1999)中規定的嚴酷等級不低于電壓突降30%UT、0.5s,電壓中斷100%UT、100ms,電壓變化40%UT抗干擾試驗;
        l) 裝置符合IEC61000-3-2:2001(GB/T17625.1-2003)中A類諧波電流發射限值的規定;
        m) 裝置符合IEC 61000-3-3:2005(GB/T17625.2-2007)中電壓波動與閃爍限制的規定;
        n) 裝置符合IEC60255-25:2000(GB/T14598.16-2002)中規定的電磁發射限值的規定。
        9.機械性能
        a) 工作條件:裝置能承受?chē)揽岬燃墳棰窦壍恼駝?dòng)響應、沖擊響應檢驗;
        b) 運輸條件:裝置能承受?chē)揽岬燃墳棰窦壍恼駝?dòng)耐久、沖擊及碰撞檢驗。
        10.環境條件
        a) 環境溫度
        工作:-10℃~+55 ℃;
        貯存:-25℃~+70℃在極限值下不施加激勵量,裝置不出現不可逆變化,溫度恢復后裝置應能正常工作。包裝后的裝置應保存在相對濕度大氣壓力:80~110kPa(相當海撥高度 2km 及以下);
        b) 相對濕度:不大于95%,無凝露;
        c) 其它條件:裝置周?chē)目諝庵胁粦袔?、堿腐蝕或爆炸性的物質。


        詳情見資料下載中的說明書

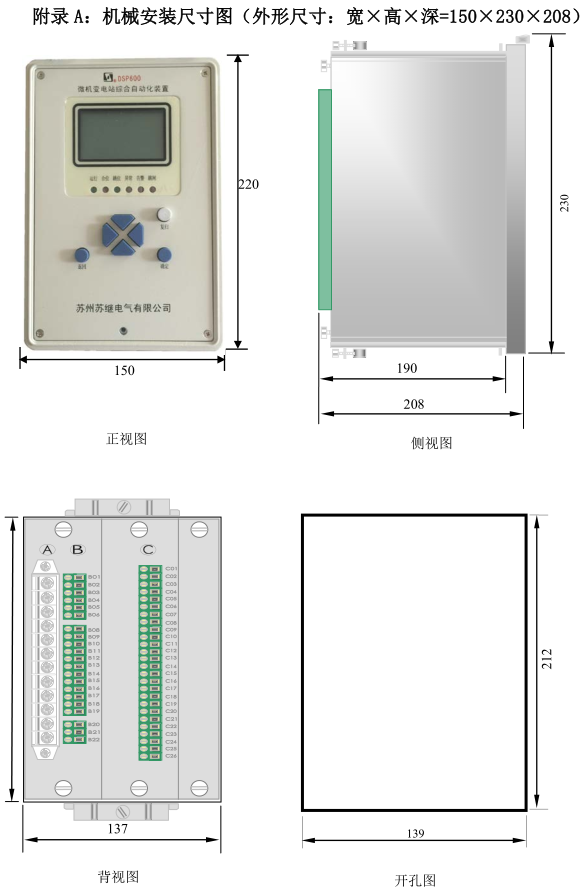

        外形尺寸
