產品說明

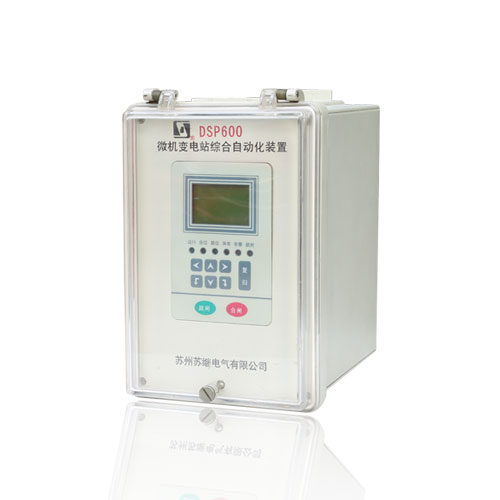

DSP-624數字變壓器后備保護裝置適用于 35kV 及以下電壓等級變電站的變壓器后備保護，與 DSP-622 差動保護裝置一起完成主變壓器間隔層的二次功能。
產品特點
DSP-624 系列的產品選型見表 1，非標配置型號在訂貨合同（或技術協議）和裝置出廠檢驗報告中體現，不在裝置前面板上體現。
應用及安裝
技術參數
功能
1.保護功能
a) 三段式（或兩段兩時限式）復合電壓?jiǎn)?dòng)過流保護功能；
b) 二段式零序電壓閉鎖零序過流；
c) 零序電流閉鎖零序過壓保護；
d) 過負荷保護功能；
e) 低電壓保護功能；
f) 低頻保護功能；
g) 反時限過流保護；
h) 電流不平衡保護功能；
i) PT 斷線及絕緣監察功能。
2.通訊功能
a) 裝置可提供四種通訊模式：485通訊、CAN通訊、電口以太網通訊和光纖以太網通訊；（訂貨時需說明）
b) 裝置上傳實時數據，包括測量數據、錄波數據、故障、告警信號及所有的保護整定值、配置、系數等。可遠方在線修改定值和投退保護功能；
主要功能數據
c) 接收上級下發的控制命令，包括：系統對時、定值整定及數據的讀寫命令等。
3. 操作箱功能
a) 裝置內含具備防跳功能的操作箱；操作回路的分合閘電流能夠自適應。
4.裝置自檢功能
a) 裝置自動檢測 RAM、ROM、A/D 及電源消失等故障；
b) 自動檢測定值、配置、系數等參數。
5.事件記錄、故障錄波
a) 記錄事件內容包括保護動作事件、裝置自檢故障；
b) 記錄保護動作事件的類型、動作時刻及保護動作時的運行參數；記錄裝置自檢故障事件的類型和發生時刻；
c) 故障錄波的內容包括：保護動作的時刻、保護動作的類型及啟動錄波前后的有效值；
d) 故障錄波的數據長度：通道的故障前 2 周波及故障后 4 周波，每個通道共計 192點。
e) SOE 可掉電保存 48 組數據，故障報告可掉電保存 16 組數據。
6.監控功能
a) 裝置具有測量電流、電壓、頻率等模擬量的 遙測功能；
b) 采集斷路器、儲能、隔離刀閘、遠方╱就地等位置信號及其它開關量信號的 遙信功能；
c) 分、合斷路器及儲能的 遙控功能。
7.顯示功能
a) 面板上具有漢字液晶顯示、狀態指示燈和鍵盤操作，可方便地實現測量跟蹤監視、在線修改定值或投退保護功能，并可通過復歸按鍵或遠方控制復歸故障指示燈。
通用技術數據
1.額定直流數據
a) 電壓 220V、110V（訂貨時需注明）；
b) 直流電壓紋波系數不大于 2%，電壓波動為額定電壓 80～115% 。
2.額定交流數據
a) 額定交流電流 In：5A、1A（需注明）；
b) 額定交流電壓 Un：100V；
c) 交流電源波形為正弦波，畸變系數不大于 2%；數字變壓器后備保護裝置 DSP-624 系列 說明書 蘇繼電氣
d) 頻率 fn：50Hz，允許偏差為±0.5%。
3.交流回路過載能力
a) 施加 2In 裝置可持續工作；
b) 施加 10In 裝置可允許 10s；
c) 施加 40In 裝置可允許 1s；
d) 施加 1.2Un 裝置可持續工作；
e) 施加 1.4Un 裝置可允許 10s。裝置經過上述要求的過載后，無絕緣損壞。
4.功率消耗
a) 直流回路每個保護功能模塊不大于 8Ｗ；
b) 交流電壓回路不大于 0.5VA／相；
c) 交流電流回路不大于 0.5VA／相。
5.輸出觸點
a) 在電壓不超過 250V，電流不超過 0.5A，時間常數為 5±0.75ms 的直流回路中，裝置輸出觸點的斷開容量為 50W，允許接通電流不超過 5A。
b) 在電壓不超過 250V 的交流回路中，裝置輸入觸點的斷開容量為 50W，允許接通電流不超過 5A。
6.絕緣性能
a) 絕緣電阻：裝置所有電路與外殼之間絕緣電阻在標準實驗條件下，不小于 500MΩ。
b) 介質強度：裝置所有電路與外殼的介質強度能耐受交流 50Hz，電壓 2kV(有效值)，歷時 1min 實驗，而無絕緣擊穿或閃絡現象。當復查介質強度時，試驗電壓值為規定值的 75%。
7.沖擊電壓
a) 符合 GB/T15145-2001 的要求。
8.抗干擾能力
a) 裝置能承受IEC60255-22-1：1988（GB/T14598.13-1998）規定的嚴酷等級為Ⅲ級的頻率為1MHz及100kHz衰減振蕩波（第一個半波電壓幅值共模為2.5kV，差模為1kV）脈沖干擾試驗；
b) 裝置能承受IEC60255-22-2：1996（GB/T14598.14-1998）規定的嚴酷等級為Ⅳ級的靜電放電干擾試驗；
c) 裝置能承受IEC60255-22-3：2000（GB/T14598.9-2002）規定的嚴酷等級為Ⅲ級的輻射電磁場干擾試驗；
d) 裝置能承受IEC60255-22-4：2002（GB/T14598.10-2007）規定的嚴酷等級為Ⅳ級的快速瞬變干擾試驗；
e) 裝置能承受IEC60255-22-5：2002（GB/T 14598.18-2007）中規定的嚴酷等級不低于Ⅲ級的浪涌（雷擊）干擾試驗；
f) 裝置能承受IEC60255-22-6：2001（GB/T 14598.17-2005）中規定的嚴酷等級不低于Ⅲ級的射頻場感應的傳導抗干擾試驗；
g) 裝置能承受IEC60255-22-7：2003 （GB/T 14598.19-2007）中規定的嚴酷等級為A級的工頻抗擾度試驗，試驗期間及試驗后的產品的性能應符合該標準的規定；
h) 裝置能承受IEC61000-4-8：2001（GB/T17626.8-2006）中規定的嚴酷等級不低于Ⅳ級的工頻磁場抗干擾試驗；
i) 裝置能承受IEC61000-4-9:1993(GB/T17626.9-1998)中規定的嚴酷等級不低于Ⅳ級的脈沖磁場抗干擾試驗；
j) 裝置能承受IEC61000-4-10:1993(GB/T17626.10-1998)中規定的嚴酷等級不低于Ⅳ級的阻尼振蕩磁場抗干擾試驗；
k) 裝置能承受IEC61000-4-11:1994(GB/T17626.11-1999)中規定的嚴酷等級不低于電壓突降30%UT、0.5s，電壓中斷100%UT、100ms，電壓變化40%UT抗干擾試驗；
l) 裝置符合IEC61000-3-2：2001（GB/T17625.1-2003）中A類諧波電流發射限值的規定；
m) 裝置符合IEC 61000-3-3：2005（GB/T17625.2-2007）中電壓波動與閃爍限制的規定；
n) 裝置符合IEC60255-25：2000（GB/T14598.16-2002）中規定的電磁發射限值的規定。
9.機械性能
a) 工作條件：裝置能承受?chē)?yán)酷等級為Ⅰ級的振動響應、沖擊響應檢驗；
b) 運輸條件：裝置能承受?chē)?yán)酷等級為Ⅰ級的振動耐久、沖擊及碰撞檢驗。
10.環境條件
a) 環境溫度
工作：－10℃ ～ ＋55 ℃；
貯存：－25℃ ～ ＋70℃在極限值下不施加激勵量，裝置不出現不可逆變化，溫度恢復后裝置應能正常工作。包裝后的裝置應保存在相對濕度大氣壓力：80 ～ 110kPa（相當海撥高度 2km 及以下）；
b) 相對濕度：不大于95％，無凝露；
c) 其它條件：裝置周?chē)目諝庵胁粦?yīng)含有帶酸、堿腐蝕或爆炸性的物質。
主要功能數據
1.保護動作時間（包括出口繼電器動作時間）
動作時間平均誤差: 不超過±35ms
2.精確工作范圍
最小精工電流: 0.08In
最大精工電流: 20In
最小精工電壓: 0.4V
最大精工電壓： 120V
3.定值整定范圍
電流定值整定范圍: 0.4～99.99A（In=5A）
0.10～20.00A（In=1A）
零序電流定值整定范圍: 0.02～5.00A （小電流接地系統）
0.40～99.99A（380V 三相四線制接地系統）
零序電壓定值整定范圍: 5～120V
電壓定值整定范圍: 5～100V
時間定值整定范圍: 0～120.00s
4.定值誤差
電流定值誤差: 電流大于 1.00A 時，不超過±2.5%
零序電流定值誤差: 平均誤差不超過±5%(零序電流小于 1A 時平均誤差不超過±30mA)
零序電壓定值誤差: 不超過±3%
電壓定值誤差: 不超過±3%
時間定值誤差: 不超過±35ms
5.遙測精度
U，I 0.2 級
P，Q 0.5 級
6.遙信分辨率
不大于２ms
詳情見資料下載中的說明書
詳情見資料下載中的說明書
外形尺寸
