產品說明

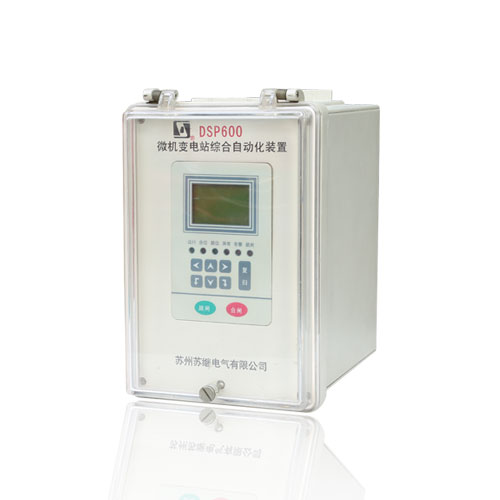

DSP-63X系列數字電容器保護測控裝置適用于中、低壓并聯補償電容器組，是電容器單元的間隔層設備。數字電容器保護測控裝置系列有兩種，即 DSP-631 和 DSP-632。其中 DSP-631 電壓保護取自母線PT；DSP-632 低壓保護取自母線 PT，過壓保護取自放電 PT。
產品特點
DSP-631、632系列數字電容器保護測控裝置采用后拔插的插件式結構，箱后接線。
DSP-631、632系列數字電容器保護測控裝置基本配置包括兩個功能插件（CPU 插件、出口插件）和一個 MMI 板（人機接口板）， 在此基礎上用戶還可根據需要選配一個計量插
應用及安裝
如圖所示，DSP-63X系列裝置后面板的端子自左至右依次排列為A、B、C，如配有計量插件還包括D端子。A和B端子位于CPU插件上，A為電流回路接線端子，B為電壓、通訊、遙信及電源輸入端子；C位于出口插件上，為繼電器輸出端子；D端子上可接計量輸入信號、485通訊信號或以太網通訊信號。
注意：
1、所有接線必須嚴格按照工程接線圖紙進行，根據導線電氣編號按順序接線。一旦接線完成，嚴禁隨意更改或觸碰端子。
2、裝置的繼電器輸出涉及到斷路器分閘/合閘操作，因此需要特定的防范措施。
3、由于工程人員在現場檢修、升級或更換裝置時，需要斷開裝置與運行系統間的所有電氣接線，并從屏柜上取下裝置，因此在初始安裝時，就應該全面考慮以下操作的方便性：
·交流電壓輸入回路應該有裝在源端的空氣開關或保險絲進行保護，保證裝置能被安全斷開；
·交流電流輸入回路應該裝設電流短接片，使裝置在電流互感器不開路情況下能被安全斷開；
·所有導線的布置和走線都應該以方便于在裝置端子上拆線、打開裝置后蓋，甚至將裝置整個拆除為原則。
技術參數
功能：
1.保護功能
a) 三段式過流保護功能；
b) 零序過流保護功能；
c) 零序過壓保護功能；
d) 過電壓保護功能（可投無流閉鎖功能）；
e) 低電壓保護功能（可投有流閉鎖功能）。
2.裝置自檢功能
a) 裝置自動檢測 RAM、ROM、A/D 及電源消失等故障；
b) 自動檢測定值、配置、系數等參數。
3.事件記錄、故障錄波
a) 記錄事件內容包括保護動作事件、裝置自檢故障；
b) 記錄保護動作事件的類型、動作時刻及保護動作時的運行參數；記錄裝置自檢故障事件的類型和發生時刻；
c) 故障錄波的內容包括：保護動作的時刻、保護動作的類型及啟動錄波前后的有效值；
d) 故障錄波的數據長度：通道的故障前 2 周波及故障后 4 周波，每個通道共計 192 點。
4.通訊功能
a) 裝置上傳實時數據，包括測量數據、錄波數據、故障、告警信號及所有的保護整定值、配置、系數等?？蛇h(yuǎn)方在線修改定值和投退保護功能；
b) 接收上級下發的控制命令，包括：系統對時、定值整定及數據的讀寫命令等。
5.監控功能
a) 裝置具有測量電流、電壓、頻率等模擬量的 遙測功能；
b) 采集斷路器、儲能、隔離刀閘、遠方╱就地等位置信號及其它開關量信號的 遙信功能；
c) 分、合斷路器及儲能的 遙控功能。
6.顯示功能
a) 面板上具有漢字液晶顯示、狀態指示燈和鍵盤操作，可方便地實現測量跟蹤監視、在線修改定值或投退保護功能，并可通過復歸按鍵或遠方控制復歸故障指示燈。
7.操作箱功能
a) 裝置內含具備防跳功能的操作箱；操作回路的分合閘電流能夠自適應。
通用技術數據
1.額定直流數據
a) 電壓 220V、110V（訂貨時需注明）；
b) 直流電壓紋波系數不大于 2%，電壓波動為額定電壓 80~110% 。
2.額定交流數據
a) 額定交流電流 I n ：5A、1A（需注明）；
b) 額定交流電壓 U n ：100V；
c) 交流電源波形為正弦波，畸變系數不大于 2%；
d) 頻率 f n ：50Hz，允許偏差為±0.5%。
3.交流回路過載能力
a) 施加 2In 裝置可持續工作；
b) 施加 10In 裝置可允許 10s；
c) 施加 40In 裝置可允許 1s；
d) 施加 1.2Un 裝置可持續工作；
e) 施加 1.4Un 裝置可允許 10s。
裝置經過上述要求的過載后，無絕緣損壞。
4.功率消耗
a) 直流回路每個保護功能模塊不大于 8Ｗ；
b) 交流電壓回路不大于 0.5VA／相；
c) 交流電流回路不大于 0.5VA／相。
5.輸出觸點
a) 在電壓不超過 250V，電流不超過 0.5A，時間常數為 5±0.75ms 的直流回路中，裝置輸出觸點的斷開容量為 50W，允許接通電流不超過 5A；
b) 在電壓不超過 250V 的交流回路中，裝置輸入觸點的斷開容量為 50W，允許接通電流不超過 5A。
6.絕緣性能
a) 絕緣電阻：裝置所有電路與外殼之間絕緣電阻在標準實驗條件下，不小于 500MΩ；
b) 介質強度：裝置所有電路與外殼的介質強度能耐受交流 50Hz，電壓 2kV(有效值)，歷時 1min實驗，而無絕緣擊穿或閃絡現象。當復查介質強度時，試驗電壓值為規定值的 75%。
7.沖擊電壓
a) 符合 GB/T15145-2001 的要求。
8.抗干擾能力
a) 裝置能承受 IEC60255-22-1:1988（GB/T14598.13）規定的嚴酷等級為Ⅲ級的頻率為 1MHz 及100kHz 衰減振蕩波（第一個半波電壓幅值共模為 2.5kV，差模為 1kV）脈沖干擾試驗；
b) 裝置能承受 IEC60255-22-2:1996（GB/T14598.14）規定的嚴酷等級為Ⅳ級的靜電放電干擾試驗；
c) 裝置能承受 IEC60255-22-3:1989（GB/T14598.9）規定的嚴酷等級為Ⅲ級的輻射電磁場干擾試驗；
d) 裝置能承受 IEC60255-22-4:1992（GB/T14598.10）規定的嚴酷等級為Ⅳ級的快速瞬變干擾試驗。
e) 裝置能承受 IEC60255-22-5:2002 中規定的嚴酷等級不低于Ⅲ級的浪涌（雷擊）干擾試驗；
f) 裝置能承受 IEC60255-22-6:2001 中規定的嚴酷等級不低于Ⅲ級的射頻場感應的傳導抗干擾試驗；
g) 裝置能承受 IEC60255-22-7:2003 中規定的嚴酷等級為 A 級的工頻抗擾度試驗，試驗期間及試驗后的產品的性能應符合該標準的規定；
h) 裝置能承受 IEC61000-4-8:1993（GB/T17626.8）中規定的嚴酷等級不低于Ⅳ級的工頻磁場抗干擾試驗；
i) 裝置能承受 IEC61000-4-9:1993(GB/T17626.9)中規定的嚴酷等級不低于Ⅳ級的脈沖磁場抗干擾試驗；
j) 裝置能承受 IEC61000-4-10:1993(GB/T17626.10)中規定的嚴酷等級不低于Ⅳ級的阻尼振蕩磁場抗干擾試驗；
k) 裝置能承受 IEC61000-4-11:1994(GB/T17626.11)中規定的嚴酷等級不低于電壓突降 30%U T 、0.5s，電壓中斷 100%U T 、100ms，電壓變化 40%U T 抗干擾試驗；
l) 裝置符合 IEC61000-3-2:2001（GB/T17625.1）中 A 類諧波電流發射限值的規定；
m) 裝置符合 IEC 61000-3-3:1994（GB/T17625.2）中電壓波動與閃爍限制的規定；
n) 裝置符合 IEC60255-25:2000（GB/T14598.16）中規定的電磁發射限值的規定。
9.機械性能
a) 工作條件：裝置能承受嚴酷等級為Ⅰ級的振動響應、沖擊響應檢驗；
b) 運輸條件：裝置能承受嚴酷等級為Ⅰ級的振動耐久、沖擊及碰撞檢驗。
10.環境條件
a) 環境溫度
工作：－10℃~＋55 ℃；
貯存：－25℃~＋70℃在極限值下不施加激勵量，裝置不出現不可逆變化，溫度恢復后裝置應能正常工作。包裝后的裝置應保存在相對濕度大氣壓力：80~110kPa（相當海撥高度 2km 及以下）；
b) 相對濕度：不大于 95％，無凝露；
c) 其它條件：裝置周圍的空氣中不應含有帶酸、堿腐蝕或爆炸性的物質。
主要功能數據
1.三段電流保護（速斷保護、延時速斷保護、過流保護）、零序電流保護
a) 動作值
整定范圍:1~99.99A(零序電流為 0.1~5A）；
整定級差:0.01A;
動作值的準確度:平均誤差不超過±3% 。
b) 動作時間
整定范圍: 0~120.00s；
整定級差: 0.01s;
動作時間的準確度: 2 倍整定值動作電流下測得動作時間，平均誤差不超過±35ms。
2.過電壓保護、低電壓保護功能
a) 動作值
過電壓整定范圍:5~120.00V；
低電壓整定范圍:5~100.00V；
整定級差:0.01V；
動作值的準確度:平均誤差不超過±3% 。
b) 動作時間
整定范圍: 0~120.00s；
整定級差： 0.01s ；
動作時間的準確度: 2 倍整定值動作電流下測得動作時間，平均誤差不超過±35ms。
3.零序過壓保護功能
a) 動作值
整定范圍:1~100.00V；
整定級差:0.01V；
動作值的準確度:平均誤差不超過±3% 。
b) 動作時間
整定范圍: 0~120.00s；
整定級差： 0.01s ；
動作時間的準確度: 2 倍整定值動作電流下測得動作時間，平均誤差不超過±35ms。
4.遙測精度
a) U，I 0.2 級；
b) P，Q 0.5 級。
5.遙信分辨率
a) 不大于２ms 。
詳情見資料下載中的說明書
詳情見資料下載中的說明書
外形尺寸
