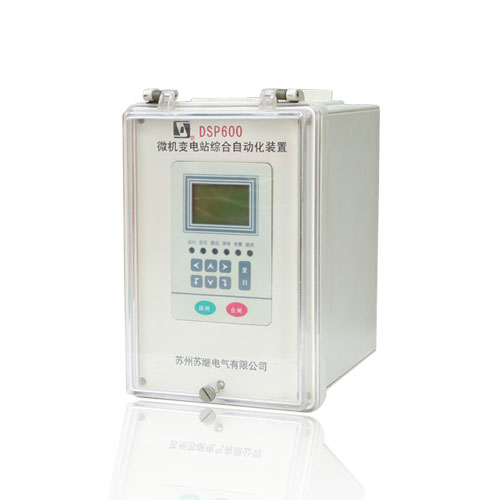

      2. DSP-683系列數字電動機保護測控裝置

        DSP-683數字電動機保護測控裝置適用于 3kV至 10kV小電流接地系統的高壓電動機為間隔層設備,完成保護、測控、通訊等功能。

        型號 :【綜合保護裝置】DSP683
        品牌 : 【蘇繼電氣】
        產品說明
        DSP-683數字電動機保護測控裝置適用于 3kV至 10kV小電流接地系統的高壓電動機,為間隔層設備,完成保護、測控、通訊等功能。
        產品特點
        DSP-683系列數字電動機保護測控裝置采用后拔插的插件式結構,箱后接線。
        DSP-683系列數字電動機保護測控裝置基本配置包括兩個功能插件(CPU 插件、出口插件)和一個 MMI 板(人機接口板), 在此基礎上用戶還可根據需要選配一個計量插件。
        應用及安裝
        如圖所示,DSP-683裝置后面板的端子自左至右依次排列為A、B、C,如配有計量插件還包括D端子。A和B端子位于CPU插件上,A為電流回路接線端子,B為電壓、通訊、遙信及電源輸入端子;C位于出口插件上,為繼電器輸出端子;D端子上可接計量輸入信號、4~20mA模擬輸出信號及485通訊信號。
        DSP-683系列數字電動機保護測控裝置接線


        注意:
        1、所有接線必須嚴格按照工程接線圖紙進行,根據導線電氣編號按順序接線。一旦接線完成,嚴禁隨意更改或觸碰端子。
        2、裝置的繼電器輸出涉及到斷路器分閘/合閘操作,因此需要特定的防范措施。
        3、由于工程人員在現場檢修、升級或更換裝置時,需要斷開裝置與運行系統間的所有電氣接線,并從屏柜上取下裝置,因此在初始安裝時,就應該全面考慮以下操作的方便性:
        ·交流電壓輸入回路應該有裝在源端的空氣開關或保險絲進行保護,保證裝置能被安全斷開;
        ·交流電流輸入回路應該裝設電流短接片,使裝置在電流互感器不開路情況下能被安全斷開;
        ·所有導線的布置和走線都應該以方便于在裝置端子上拆線、打開裝置后蓋,甚至將裝置整個拆除為原則。

        技術參數
        功能:
        1.保護功能
               a) 定時限過流保護和負序電流保護;
               b) 堵轉保護;
               c) 啟動時間過長保護;
               d) 反時限過流保護和反時限負序電流保護;
               e) 過熱保護;
               f) 低電壓保護及電壓反相序保護;
               g) 過負荷告警;
               h) 小電流接地選線功能;
               i) 零序電流保護功能;
               j) PT 斷線及 CT 斷線監視功能。
        2.裝置自檢功能
               a) 裝置自動檢測 RAM、ROM、A/D 及電源消失等故障;
               b) 自動檢測定值、配置、系數等參數。
        3.事件記錄、故障錄波
               a) 記錄事件內容包括保護動作事件、裝置自檢故障;
               b) 記錄保護動作事件的類型、動作時刻及保護動作時的運行參數;記錄裝置自檢故障事件的類型和發生時刻;
               c) 故障錄波的內容包括:保護動作的時刻、保護動作的類型及啟動錄波前后的有效值;
               d) 故障錄波的數據長度:通道的故障前 2 周波及故障后 4 周波,每個通道共計 192 點。
        4.通訊功能
               a) 裝置上傳實時數據,包括測量數據、錄波數據、故障、告警信號及所有的保護整定值、配置、系數等??蛇h方在線修改定值和投退保護功能;
               b) 接收上級下發的控制命令,包括:系統對時、定值整定及數據的讀寫命令等。
        5.監控功能
               a) 裝置具有測量電流、電壓、頻率等模擬量的 遙測功能;
               b) 采集斷路器、儲能、隔離刀閘、遠方╱就地等位置信號及其它開關量信號的 遙信功能;
               c) 分、合斷路器及儲能的 遙控功能。
        6.顯示功能
               a) 面板上具有漢字液晶顯示、狀態指示燈和鍵盤操作,可方便地實現測量跟蹤監視、在線修改定值或投退保護功能,并可通過復歸按鍵或遠方控制復歸故障指示燈。
        7.操作箱功能
               a) 裝置內含具備防跳功能的操作箱;操作回路的分合閘電流能夠自適應。

        通用技術數據
        1.額定直流數據
               a) 電壓 220V、110V(訂貨時需注明);
               b) 直流電壓紋波系數不大于 2%,電壓波動為額定電壓 80~110% 。
        2.額定交流數據
               a) 額定交流電流 I n :5A、1A(訂貨時需注明);
               b) 額定交流電壓 U n :100V;
               c) 交流電源波形為正弦波,畸變系數不大于 2%;
               d) 頻率 f n :50Hz,允許偏差為±0.5%。
        3.交流回路過載能力
               a) 施加 2In 裝置可持續工作;
               b) 施加 10In 裝置可允許 10s;
               c) 施加 40In 裝置可允許 1s;
               d) 施加 1.2Un 裝置可持續工作;
               e) 施加 1.4Un 裝置可允許 10s。
               裝置經過上述要求的過載后,無絕緣損壞。
        4.功率消耗
               a) 直流回路每個保護功能模塊不大于 8W;
               b) 交流電壓回路不大于 0.5VA/相;
               c) 交流電流回路不大于 0.5VA/相。
        5.輸出觸點
               a) 在電壓不超過 250V,電流不超過 0.5A,時間常數為 5±0.75ms 的直流回路中,裝置輸出觸點的斷開容量為 50W,允許接通電流不超過 5A;
               b) 在電壓不超過 250V 的交流回路中,裝置輸入觸點的斷開容量為 50W,允許接通電流不超過5A。
        6.絕緣性能
               a) 絕緣電阻:裝置所有電路與外殼之間絕緣電阻在標準實驗條件下,不小于 500MΩ;
               b) 介質強度:裝置所有電路與外殼的介質強度能耐受交流 50Hz,電壓 2kV(有效值),歷時 1min實驗,而無絕緣擊穿或閃絡(luò )現象。當復查介質強度時,試驗電壓值為規定值的 75%。
        7.沖擊電壓
               a) 符合 GB/T15145-2001 的要求。
        8.抗干擾能力
               a) 裝置能承受 IEC60255-22-1:1988(GB/T14598.13)規定的嚴酷等級為Ⅲ級的頻率為 1MHz及 100kHz 衰減振蕩波(第一個半波電壓幅值共模為 2.5kV,差模為 1kV)脈沖干擾試驗;
               b) 裝置能承受 IEC60255-22-2:1996(GB/T14598.14)規定的嚴酷等級為Ⅳ級的靜電放電干擾試驗;
               c) 裝置能承受 IEC60255-22-3:1989(GB/T14598.9)規定的嚴酷等級為Ⅲ級的輻射電磁場干擾試驗;
               d) 裝置能承受 IEC60255-22-4:1992(GB/T14598.10)規定的嚴酷等級為Ⅳ級的快速瞬變干擾試驗;
               e) 裝置能承受 IEC60255-22-5:2002 中規定的嚴酷等級不低于Ⅲ級的浪涌(雷擊)干擾試驗;
               f) 裝置能承受 IEC60255-22-6:2001 中規定的嚴酷等級不低于Ⅲ級的射頻場感應的傳導抗干擾試驗;
               g) 裝置能承受 IEC60255-22-7:2003 中規定的嚴酷等級為 A 級的工頻抗擾度試驗,試驗期間及試驗后的產品的性能應符合該標準的規定;
               h) 裝置能承受 IEC61000-4-8:1993(GB/T17626.8)中規定的嚴酷等級不低于Ⅳ級的工頻磁場抗干擾試驗;
               i) 裝置能承受 IEC61000-4-9:1993(GB/T17626.9)中規定的嚴酷等級不低于Ⅳ級的脈沖磁場抗干擾試驗;
               j) 裝置能承受 IEC61000-4-10:1993(GB/T17626.10)中規定的嚴酷等級不低于Ⅳ級的阻尼振蕩磁場抗干擾試驗;
               k) 裝置能承受 IEC61000-4-11:1994(GB/T17626.11)中規定的嚴酷等級不低于電壓突降 30%U T 、0.5s,電壓中斷 100%U T 、100ms,電壓變化 40%U T 抗干擾試驗;
               l) 裝置符合 IEC61000-3-2:2001(GB/T17625.1)中 A 類諧波電流發射限值的規定;
               m) 裝置符合 IEC 61000-3-3:1994(GB/T17625.2)中電壓波動與閃爍限制的規定;
               n) 裝置符合 IEC60255-25:2000(GB/T14598.16)中規定的電磁發射限值的規定。
        9.機械性能
               a) 工作條件:裝置能承受?chē)揽岬燃墳棰窦壍恼駝?dòng)響應、沖擊響應檢驗;
               b) 運輸條件:裝置能承受?chē)揽岬燃墳棰窦壍恼駝?dòng)耐久、沖擊及碰撞檢驗。
        10.環境條件
               a) 環境溫度
        工作:-10℃~+55 ℃;
        貯存:-25℃~+70℃在極限值下不施加激勵量,裝置不出現不可逆變化,溫度恢復后裝置應能正常工作。包裝后的裝置應保存在相對濕度大氣壓力:80~110kPa(相當海撥高度 2km 及以下);
               b) 相對濕度:不大于 95%,無凝露;
               c) 其它條件:裝置周?chē)目諝庵胁粦袔?、堿腐蝕或爆炸性的物質。

        主要功能數據
        1.定時限過流保護、負序電流保護、堵轉保護、零序電流保護
               a) 動作值
               整定范圍:1~99.99A(零序電流為 0.02 ~ 5A,出口跳閘或告警可選);
               整定級差:0.01A;
               動作值的準確度:平均誤差不超過±3% 。
               b) 動作時間
        整定范圍: 0~120.00s;
        整定級差: 0.01s;
        動作時間的準確度: 2 倍整定值動作電流下測得動作時間,平均誤差不超過±35ms。
        2.反時限過流保護、反時限負序電流保護
               a) 動作值(I dz )
        整定范圍:1~10A;
        整定級差:0.01A;
        動作值的準確度:平均誤差不超過±5% 。
               b) 動作時間
        整定范圍:  t=2τ/I k (其中 I k =I/I dz ;τ是電動機允許最大過熱時間常數,取值范圍為 1~100s,參考具體電動機參數設置);
        動作時間的準確度: 當 t 為 0.1~1s 時,動作時間與 t 的平均誤差不超過±50ms,當 t 為 1~99.99s 時動作時間與 t 的平均誤差不超過±5% 。
        3.熱保護功能
               a) 動作值
        二次額定電流整定范圍: 1~10A;
        整定級差: 0.01A;
        動作值的準確度: 一致性不大于動作值的 5%;
        平均誤差不超過±5%。;
        熱告警系數整定范圍:0.10~0.80;
        級差 0.01;
        誤差不大于±10﹪ 。
               b) 熱保護動作時間
        動作時間的準確度: 當時間范圍為0.1~1s時動作時間與計算時間平均誤差不超過±50ms,當動作時間大于 1 秒時,動作時間與計算時間平均誤差
        不超過±5% )。
        4.過負荷保護功能
               a) 動作值
        整定范圍: 1~10A;
        整定級差: 0.01 A;
        動作值的準確度:平均誤差不超過±3% 。
               b) 時間特性    動作時間的準確度:在 2 倍的動作電流下測得動作時間,平均誤差不超過±35ms。
        5.低電壓保護功能
               a) 動作值
        整定范圍: 5V~100V;
        整定級差: 0.01V;
        動作值的準確度: 一致性不大于動作值的 3%,平均誤差不超過±3% 。
               b) 動作時間
        整定范圍: 0~120s;
        整定級差: 0.01s;
        動作時間準確度: 動作時間平均誤差不超過±35ms 。
        6.電壓反相序保護功能
               a) 當工作電壓高于低電壓保護定值時,如果負序電壓大于二倍的正序電壓時延時跳閘。
               b) 動作時間
        整定范圍: 0~120s;
        整定級差: 0.01s;
        動作時間準確度: 動作時間平均誤差不超過±35ms 。
        7.啟動時間過長保護
               a) 當電流大于有流定值時,認為電機啟動。啟動延時到后,若 1.5Ie<Imax(Ie 為額定電流,Imax為最大保護電流),則認為啟動時間過長。
        8.遙測精度
               a) U,I 0.2 級;
               b) P,Q 0.5 級。
        9.遙信分辨率
               a) 不大于2ms 。

        詳情見資料下載中的說明書
        外形尺寸
        DSP-683系列數字電動機保護測控裝置尺寸
