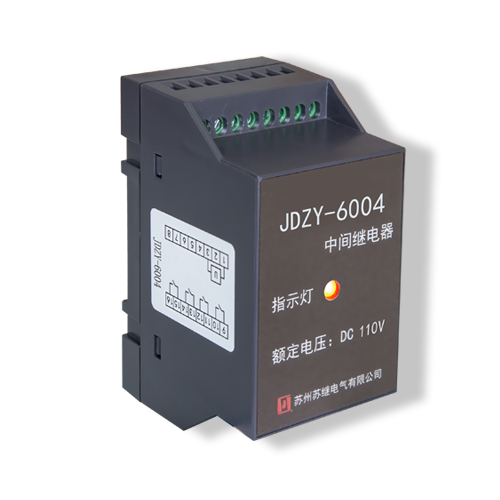

JDZY-6 系列中間繼電器

電氣參數及性能

◆額定電壓：DC12V、24V、36V、48V、60V、110V、220V

AC12V、24V、36V、48V、60V、110V、220V、380V；

◆動作值：直流≤75%額定電壓，交流≤85%額定電壓；

◆返回值：≥5%額定電壓；

◆動作時間：≤15mS；

◆返回時間：≤10mS；

◆工作/存儲溫度：-20℃～+70℃/-40℃～+85℃；

◆功率消耗：≤2W（AC380V為3.5W）；

◆觸點開斷容量：250V以下直流有感電路（時間常數為5±0.75ms）50W

250V以下交流電路（Cos0.4±0.1）250VA；

◆觸點最大電流：5A；

◆電壽命：觸點電路在上述規定的負荷條件下105次；

◆絕緣電阻：≥300MΩ；

◆介質強度：線圈與觸點間2kV 50Hz/1min，漏電流≤0.1mA

觸點組間2kV 50Hz/1min，漏電流≤0.1mA

斷開觸點間1kV 50Hz/1min，漏電流≤0.1mA；

◆重量：80g～150g

◆靜電放電抗擾度：GB/T 17626.2-2018 Ⅲ級 ±8kV空氣放電、±6kV接觸放電；

◆電快速瞬變脈沖群抗擾度：GB/T 17626.4-2018 Ⅲ級 ±2V對電源端口；

◆浪涌（沖擊）抗擾度：GB/T 17626.5-2019 Ⅲ級（線對線±1kV，線對地±2kV）。
